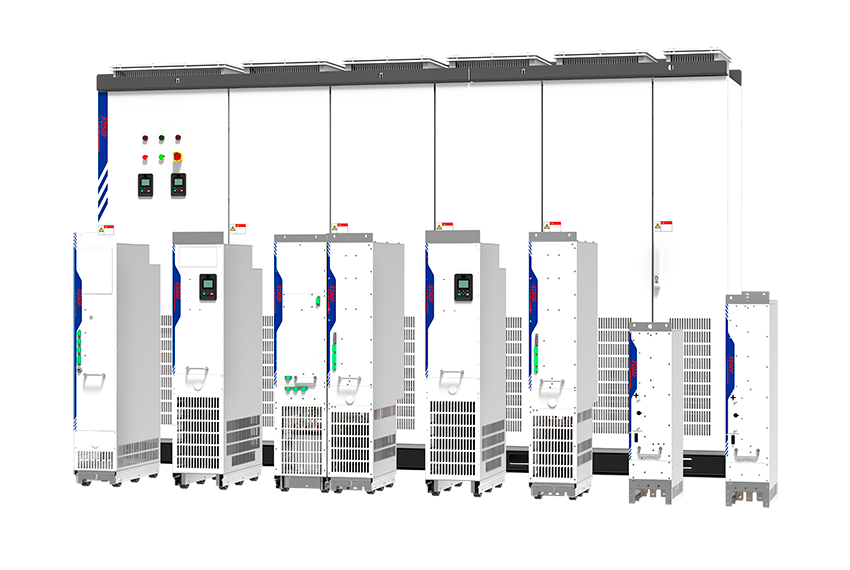

Преобразователи частоты Forward FD500 используются для получения максимальной производительности в работе оборудования, при управлении большими технологическими линиями и промышленными машинами. Благодаря использованию инновационных технологий использование этих преобразователей частоты позволяет построить совершенную систему управления на уровне подключаемых устройств, которая обеспечивает мониторинг, обмен данными и эффективное управление устройствами.
Эффективность, безопасность и надежность операционной среды - уникальные свойства вашего управления, которые обеспечивает преобразователь частоты Forward FD500.
Оптимизация работы станков-качалок с применением преобразователей частоты
На зрелых нефтяных месторождениях, где активно применяется система поддержания пластового давления путем закачки воды, наблюдаются значительные флуктуации забойного давления и динамического уровня жидкости в скважинах. Эти изменения напрямую влияют на нагрузку и эффективность работы погружного насоса, приводимого в действие станком-качалкой.Суть проблемы:
Для поддержания оптимального коэффициента наполнения насоса и минимизации энергопотребления критически важна возможность оперативного регулирования скорости работы станка-качалки, то есть количества ходов в минуту (СПМ). Несоответствие СПМ текущим условиям в скважине приводит к снижению дебита скважины, неэффективному использованию электроэнергии и повышенному износу оборудования.Традиционные методы регулирования СПМ и их ограничения:
1. Механическая регулировка передаточного отношения: Изменение диаметра шкивов на приводном двигателе станка-качалки. Этот метод требует остановки оборудования, привлечения выездной бригады, что влечет за собой значительные временные и трудозатраты, особенно в условиях сурового климата и труднодоступности месторождений. В результате увеличивается время простоя скважины.
2. Замена приводного двигателя: Установка двигателя с иной номинальной скоростью вращения. Этот подход сопряжен с высокими капитальными затратами (CAPEX) на приобретение нового оборудования и последующими операционными расходами (OPEX) на его обслуживание и логистику.
Современное решение: Преобразователи частоты (ПЧ)
Применение преобразователей частоты (также известных как частотные преобразователи или частотники) для управления асинхронными двигателями станков-качалок является наиболее передовым и эффективным методом. ПЧ позволяют осуществлять плавное и точное регулирование скорости вращения двигателя, оптимизируя работу насоса под текущие условия скважины.
Преимущества ПЧ:
- Оптимизация добычи: Максимальный дебит при изменяющихся условиях.
- Энергоэффективность: Снижение потребления электроэнергии за счет работы в оптимальном режиме.
- Снижение износа: Уменьшение механических нагрузок на штанговую колонну, редуктор и сам насос.
- Сглаживание пусковых токов: Устранение пиковых нагрузок при запуске двигателя, что снижает нагрузку на электросеть.
Стратегии внедрения ПЧ:
- Мобильные ("реанимационные") ПЧ: Переносные установки, используемые для кратковременной диагностики и оптимизации работы скважин. Несмотря на свою мобильность, они требуют регулярных подключений/отключений, что влечет за собой простои и логистические издержки.
- Стационарные ПЧ: Постоянная установка ПЧ непосредственно на "проблемных" скважинах, интегрированных в систему управления. Это обеспечивает непрерывную оптимизацию, минимизирует простои и снижает эксплуатационные расходы в долгосрочной перспективе.
Ключевая техническая особенность: Режим рекуперации энергии (генеративный режим)
Работа станка-качалки характеризуется знакопеременной нагрузкой. На стадии движения штанг вниз (ход штока вниз) происходит частичная разгрузка двигателя, а при определенных условиях (например, при движении тяжелой штанговой колонны) двигатель может переходить в генеративный режим, действуя как электрогенератор. В этом режиме энергия, вырабатываемая двигателем, поступает обратно в преобразователь частоты.Проблема для стандартных ПЧ:
Типовые преобразователи частоты не предназначены для возврата этой избыточной энергии в питающую сеть. Накопление энергии приводит к повышению напряжения на шине постоянного тока (DC-bus) ПЧ, что может вызвать срабатывание защит (отключение) или даже повреждение внутренних компонентов ПЧ.Решения проблемы рекуперации:
1. Использование тормозного резистора/
Принцип: Избыточная энергия, поступающая от двигателя в генеративном режиме, направляется в специальный внешний резистор, где она рассеивается в виде тепла.
* Недостатки:
* Неэффективность: Энергия безвозвратно теряется.
* Дополнительные затраты: Высокая стоимость самого резистора и необходимость обеспечения его охлаждения/вентиляции (часто требуется отдельный шкаф).
* Габариты: Увеличивается общая площадь, занимаемая оборудованием.
2. Программная функция предотвращения рекуперации :
* Принцип: Современные ПЧ, такие как решения от ведущих производителей (например, НПП "ИТ СПб"), оснащены интеллектуальными алгоритмами. Эти алгоритмы прогнозируют переход двигателя в генеративный режим и превентивно корректируют выходную частоту ПЧ. Это позволяет двигателю оставаться в двигательном режиме или быстро проходить через генеративный режим, не допуская критического повышения напряжения на шине постоянного тока.
* Преимущества:
* Эффективность: Энергия не теряется, так как генеративный режим фактически предотвращается.
* Экономия: Не требуется установка дорогостоящего и громоздкого внешнего оборудования (тормозного резистора).
* Компактность: Решение полностью интегрировано в ПЧ.
3. Рекуперативные ПЧ FD500:
* Принцип: Это наиболее продвинутые ПЧ, способные активно возвращать избыточную энергию, вырабатываемую двигателем в генеративном режиме, обратно в питающую электросеть.
* Преимущества: Максимальная энергоэффективность.
Заключение:
Внедрение преобразователей частоты с функцией рекуперации представляет собой наиболее оптимальное и экономически обоснованное решение для повышения эффективности работы станков-качалок на зрелых нефтяных месторождениях. Этот подход позволяет достичь максимального дебита, снизить операционные расходы за счет экономии электроэнергии и увеличения срока службы оборудования, обеспечивая при этом быструю окупаемость инвестиций.
